Kilka miesięcy temu opublikowaliśmy naszą recenzję serwera ASRock Rack 2U1G-B650 2U AMD Ryzen GPU. W tym momencie wiedzieliśmy, że nadchodzi seria AMD EPYC 4004, a jedną z najważniejszych funkcji były wysokiej klasy 16-rdzeniowe procesory o TDP 170 W. ASRock Rack przesłał nam przewodnik dotyczący chłodzenia i przepływu powietrza, aby przekonwertować nasz system na model ASRock Rack 2U1G-B650/EVAC i wykorzystaliśmy go jako część naszej części EPYC 4004. Myśleliśmy, że pokażemy ogromny luz.
Chłodnica ASRock Rack 2U1G-B650/EVAC do procesorów z najwyższej półki
EVAC oznacza „Enhanced Volume Air Cool” i jest zasadniczo większym czynnikiem chłodzącym niż standardowa chłodnica. Jest tak duży, że aby go pomieścić, konieczna byłaby zmiana konstrukcji.
Dla kontekstu oto oryginalna chłodnica, którą mieliśmy w podwoziu. W oddali widać dodatkowe punkty mocowania w konstrukcji. Mają one na celu zabezpieczenie większego radiatora.

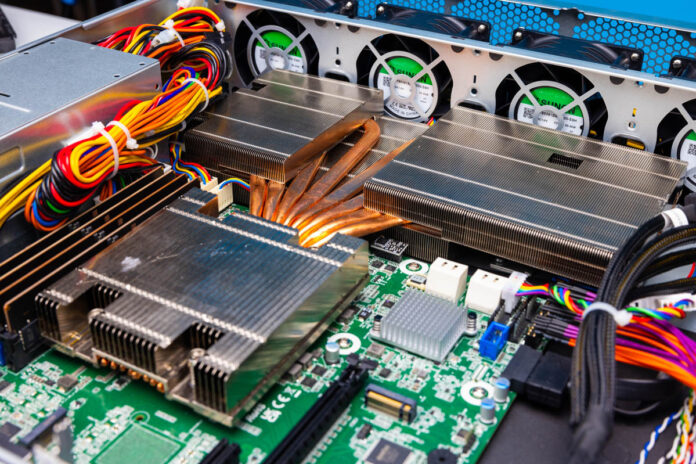

Przypomina to osiem miedzianych rurek cieplnych prowadzących do większych przednich błotników.
Jedno skrzydło znajduje się poniżej poziomu GPU i posiada otwory na kable SATA.
Na serwerze nastąpiła kolejna zmiana. Choć może się wydawać, że to po prostu większy radiator, w rzeczywistości cała sekcja wentylatora musi zostać przesunięta do przodu, aby pomieścić ogromny radiator.
Aby uzyskać dobrą wizualizację, sprawdź, gdzie na standardowym serwerze znajduje się sekcja wentylatorów.
Oto wersja EVAC:
Jeśli się zastanawiasz, nie wiedzieliśmy, że początkowo musimy zmienić położenie sekcji, ale był to jedyny sposób na dopasowanie radiatora.
Ostatnie słowa
Efekt netto tego jest ogromny. W naszych najgorętszych konfiguracjach obniżyło to temperaturę serwerów o około 9–13°C, co może bezpośrednio pomóc w utrzymaniu wyższych taktowań turbo na chipach o mocy 170 W, takich jak EPYC 4564P.
Ogólnie rzecz biorąc, chcielibyśmy, aby oferowało to więcej dostawców serwerów. Większe radiatory umożliwiają stosowanie części o wyższej temperaturze otoczenia lub umożliwiają pracę w wyższych temperaturach otoczenia.
Jeśli chcesz obejrzeć film przedstawiający uruchomienie AMD EPYC 4004 przy użyciu serwera ASRock Rack EVAC, oto link:
